Al colocar insertos en plástico, es conveniente usar una herramienta que permita instalarlos de forma recta y consistente, de lo contrario, es probable que queden torcidos si se insertan a mano alzada con un soldador. En algunos casos esto no representa un problema, pero si se trata del montaje de un prototipo funcional puede arruinar piezas costosas en plásticos técnicos o causar un mal funcionamiento por la falta de alineación entre componentes.
Para construir la herramienta, solo he utilizado un soporte deslizante para perfil 20×20 v-slot reciclado de un proyecto anterior. Las demás partes las he impreso en 3D, considerando que debe ser una estructura suficientemente rígida y funcional a lo largo del tiempo.

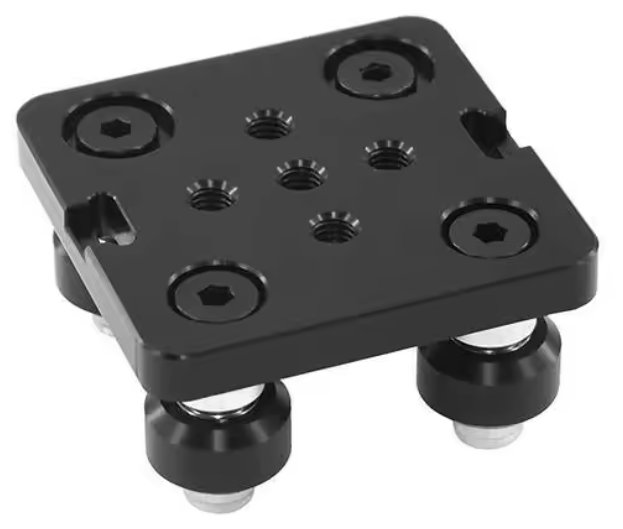

Soporte deslizante de aluminio con ruedas de POM para perfil 20×20 v-slot
El diseño está hecho en Fusion y todas las piezas están pensadas para imprimirse con facilidad y casi sin soportes. Solo se debe tener en cuenta que la pieza que sujeta el soldador debe imprimirse en un material que resista el incremento de temperatura después de estar encendido durante un tiempo, como PETG, ABS o ASA, o cualquier otro material similar. No se debe usar PLA por el riesgo de deformación del soporte.

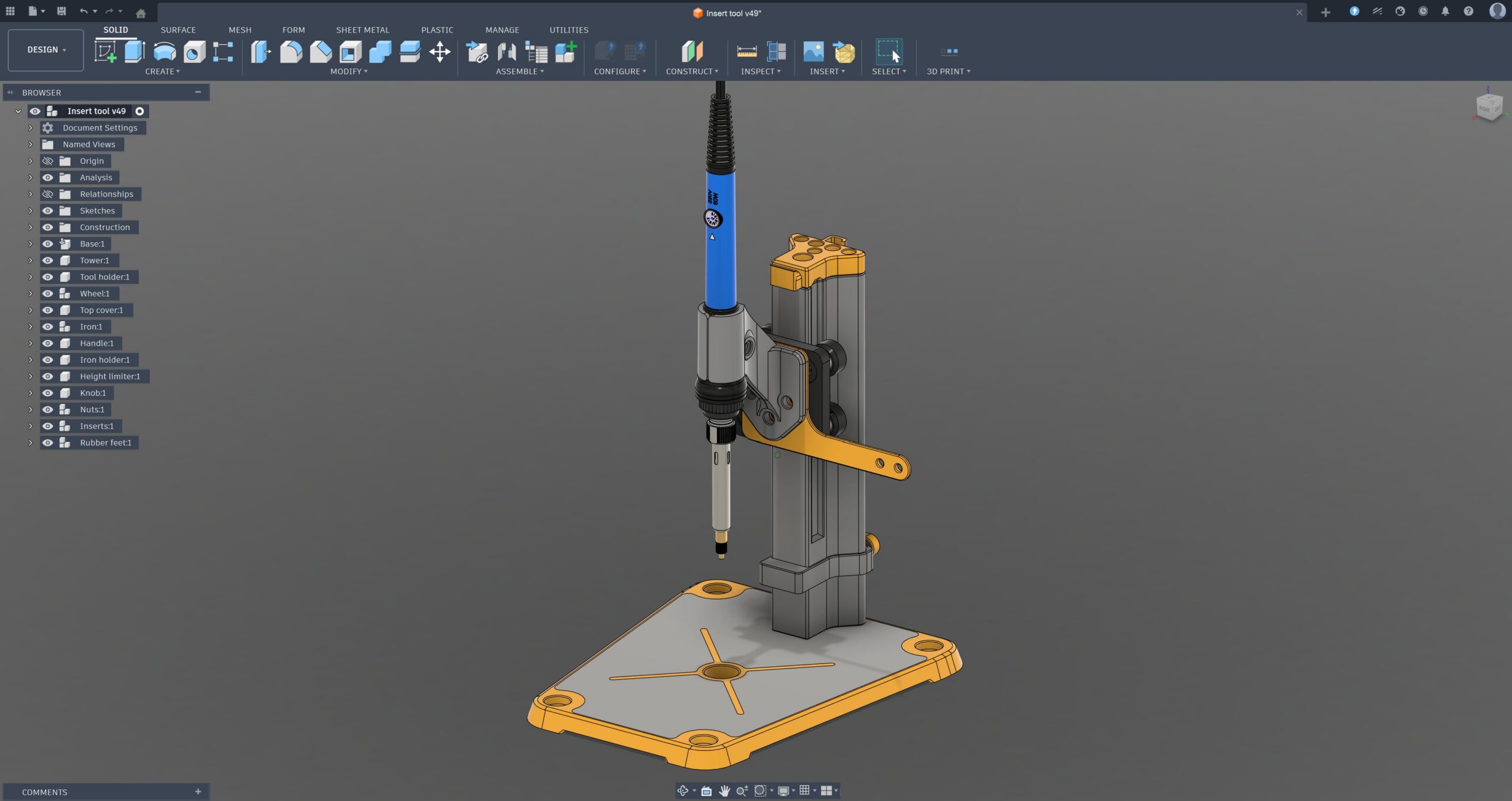

Vista completa del modelo en la interfaz de la aplicación
Los materiales que tienen enlace de compra son únicamente de referencia, por lo que es probable que el enlace deje de existir luego de un tiempo.
| Parte | Enlace |
| Soporte deslizante 2020 v-slot | AliExpress |
| Tornillos autoperforantes para plástico/madera 3mm x 16mm | Amazon |
| Tornillos M3x16mm con tuercas | Ferretería Leroy Merlín |
| Gomas elásticas 60mm | Amazon |
| Kit para colocar insertos (soldador + adaptadores de latón) | AliExpress |
| Partes a imprimir | GitHub |
| Parte | Imagen | Cantidad | Recomendaciones de impresión | Material recomendado |

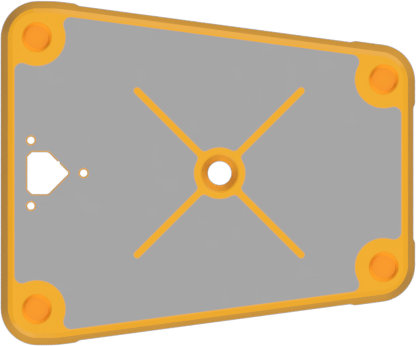

| Base |
 |
1 |
|
PLA |
| Soporte vertical |
 |
1 |
|
PLA |
| Soporte del soldador |
 |
1 |
|
PETG, ABS, ASA (evitar PLA) |

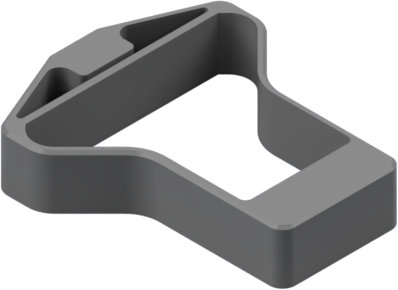

| Limitador de altura |
 |
1 | Imprimir horizontalmente | PLA |
| Perilla del limitador de altura |
 |
1 | - | PLA |

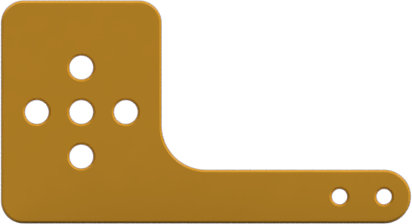

| Manija |
 |
1 | - | PLA |

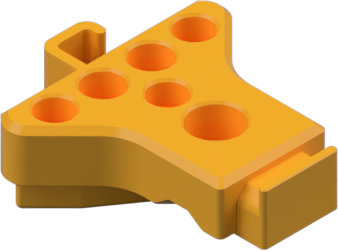

| Tapa superior |
 |
1 |
|
PLA |
| Patas de goma |
 |
4 | TPU | |
Advertencia de seguridad
Este diseño es experimental y no es un producto comercial. El uso de un soldador de estaño e insertos térmicos implica temperaturas elevadas que pueden degradar o inflamar la mayoría de los materiales usados en impresión 3D, por ejemplo PLA.
Se recomienda utilizar materiales resistentes a altas temperaturas o ignífugos y nunca dejar la herramienta sin supervisión. El usuario asume la responsabilidad de evaluar los riesgos asociados al uso del diseño.
